Najczęściej wdrażany interrogator DTS na świecie. Pomiar rozkładu temperatury wzdłuż światłowodu do 50 km, w zakresie -200°C do +300°C z czułością 0.1°C. Niezawodność i dokładność japońskiej szkoły inżynieryjnej.

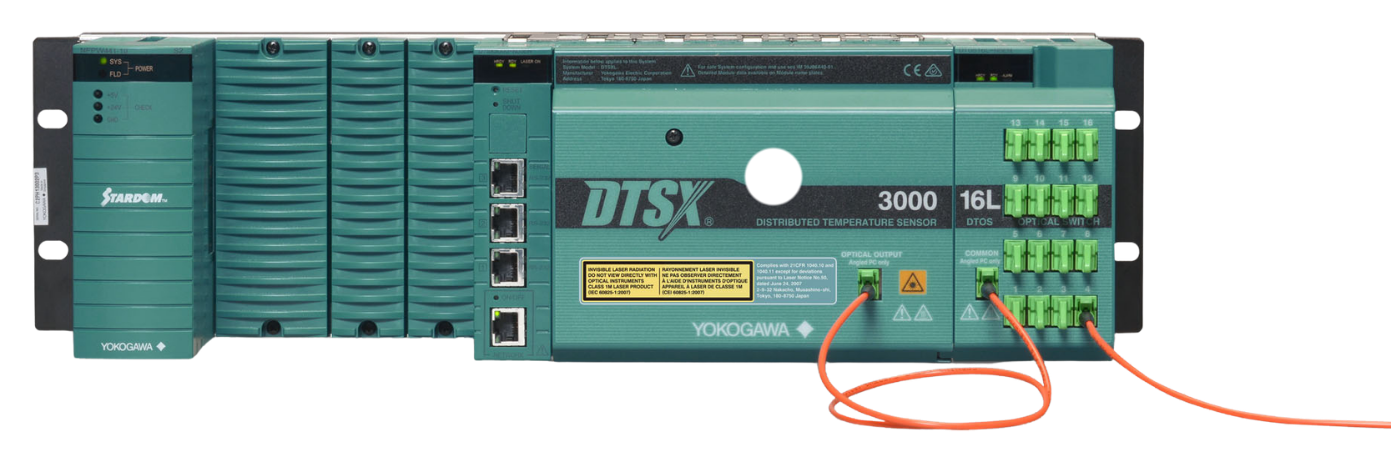

Yokogawa DTSX3000 to flagowy interrogator DTS japońskiego koncernu Yokogawa - jednego z największych producentów aparatury kontrolno-pomiarowej dla przemysłu na świecie. Konstrukcja DTSX bazuje na 100-letnim doświadczeniu Yokogawy w pomiarach przemysłowych.
System wykorzystuje zjawisko rozproszenia Ramana: stosunek sygnałów Stokes/anty-Stokes daje bezwzględną temperaturę każdego metra światłowodu - bez kalibracji, bez dryfu, bez konieczności porównania w czasie. Czysty fizyczny pomiar w °C.
DTSX3000 wspiera tryb single-ended i double-ended. Double-ended (pętla z powrotem do interrogatora) eliminuje błędy lokalne i daje najwyższą dokładność - krytyczne przy diagnostyce kabli WN i detekcji wycieków rurociągów.
Stosunek Stokes/anty-Stokes daje czystą temperaturę w °C - bez kalibracji, bez dryfu, bez tła referencyjnego.
Dwie metody pomiaru. Double-ended (pętla) eliminuje błędy tłumienności lokalnej - dokładność klasy laboratoryjnej.
Czysto optyczny pomiar - odporny na pole elektromagnetyczne kabli 400 kV, indukcyjne piece i atmosfery wybuchowe.
Najszerszy zakres temperatury na rynku DTS - od kriogeniki LNG do pieców przemysłowych. Bez modyfikacji urządzenia.
Standard, robust, flexible, steel tube, steel-armored. Dobierane do warunków: tunel, podziemie, wysoka temperatura.
100-letnia tradycja pomiarów przemysłowych, MTBF >100,000h, wsparcie globalne, certyfikaty branżowe Oil&Gas/Power.
Impuls lasera generuje w światłowodzie słabe rozproszenie Ramana o dwóch składowych: Stokes (niezależna od temperatury) i anty-Stokes (rosnąca z temperaturą). Ich stosunek to czysta, bezwzględna temperatura włókna.
Czas powrotu sygnału wskazuje miejsce pomiaru — DTSX3000 składa z tego profil temperatury całej trasy co metr, bez kalibracji i bez dryfu.
Na obiekcie liniowym — tunelu, kablu, rurociągu — różnica nie polega na dokładności pojedynczego punktu, tylko na tym, ile punktów w ogóle widzisz.
| Kryterium | DTSX3000 (liniowy)DTS | Czujniki punktowe / termopary |
|---|---|---|
| Pokrycie trasy 50 km | 100% — pomiar co 1 m | tylko wybrane punkty |
| Liczba urządzeń w terenie | 0 (pasywny kabel) | setki–tysiące |
| Zasilanie i okablowanie w strefie | brak | wymagane dla każdego czujnika |
| Praca w strefach EX / EMI | natywna (pomiar optyczny) | wymaga certyfikowanych wersji |
| Kalibracja okresowa | niewymagana (pomiar bezwzględny) | okresowa, per czujnik |
| Serwis w terenie | tylko urządzenie w serwerowni | objazdy całej trasy |
| Żywotność sensora | 25+ lat (światłowód) | 5–10 lat, wymiany |
Dynamic Line Rating (DLR), pomiar temperatury wzdłuż kabla, hot-spot detection w sieciach 110-400 kV. Standard u OSP/OSD.
Tunele kablowe, kolejowe, drogowe. DTS wykrywa pożar 5-10 minut szybciej niż czujki dymu - czas na ewakuację.
Wyciek powoduje zmianę temperatury otoczenia (efekt Joule-Thomsona). DTSX lokalizuje miejsce z dokładnością ±1m.
Rurociągi LNG (-160°C), zbiorniki kriogeniczne, terminale skroplonego gazu. Monitoring szczelności izolacji.
Monitoring półek z bateriami, wykrywanie thermal runaway przed zapłonem. Krytyczne dla magazynów BESS i fabryk EV.
Reaktory, kolumny destylacyjne, instalacje chloru/ammoniaku/etylenu, bus-ducty. Wczesna detekcja anomalii.
Piece koksownicze, hutnicze, kotły CHP. Profil temperatury wzdłuż konstrukcji, detekcja przepaleń ognioodporności.
Przenośniki taśmowe w kopalniach węgla, biomasy. Wczesna detekcja przegrzania rolek, ognisk samozapłonu.
Monitoring instalacji PV (przegrzanie modułów), kotłów na biomasę, taśmociągów w elektrowniach odnawialnych.
Dane techniczne na podstawie oficjalnej dokumentacji Yokogawa Electric Corporation.
| ZASIĘG I POKRYCIE | |
| Maksymalny zasięg pomiaru | do 50 km / kanał |
| Rozdzielczość przestrzenna | 1 m (typowo, zależna od konfiguracji) |
| Tryb pomiaru | Single-ended / Double-ended (loop) |
| Liczba kanałów | 1 lub więcej (konfigurowalne) |
| PARAMETRY TEMPERATUROWE | |
| Zakres temperatury pomiaru | -200°C ÷ +300°C (zależny od typu kabla) |
| Rozdzielczość temperatury | 0.1°C |
| Dokładność pomiaru | ±1°C (typowo) |
| Zjawisko fizyczne | Rozproszenie Ramana (Stokes / anty-Stokes) |
| Czas pomiaru | Konfigurowalny (sekundy do minut, zależnie od długości) |
| TYPY KABLI SENSORYCZNYCH | |
| Standardowy kabel | Aplikacje wewnętrzne, temperatura -40°C ÷ +80°C |
| Kabel zbrojony | Środowisko przemysłowe, odporność mechaniczna |
| Elastyczny kabel | Trasy o małym promieniu zgięcia, instalacje rurowe |
| Kabel w stalowej tubie | Wysoka temperatura do +300°C, środowiska agresywne |
| Kabel zbrojony stalowy | Maksymalna ochrona mechaniczna, instalacje podziemne |
| ŚRODOWISKO PRACY | |
| EMI immunity | Wysoka (pomiar czysto optyczny) |
| Praca w strefach Ex | Tak (kabel jest pasywny, optyczny) |
| Klasa lasera | Class 1 (bezpieczny dla oka) |
| Certyfikacje | CE · CSA · UL · ATEX (dependant na wariancie) |
| INTERFEJSY I INTEGRACJA | |
| Komunikacja | Ethernet · Modbus TCP/IP i inne |
| Integracja DCS/SCADA | Natywne wsparcie Yokogawa CENTUM, kompatybilność z 3rd party |
| Alarmy | Zdefiniowane przez użytkownika, multi-level, multi-zone |
| Eksport danych | CSV, OPC, format Yokogawa native |
DTSX3000 jest standardem w branży energetycznej i Oil&Gas. Skontaktuj się — przygotujemy ofertę dopasowaną do Twojej infrastruktury.
